３．HySPEED工法で問題解決
砕石による「HySPEED工法」なら、全ての問題が解決できます。

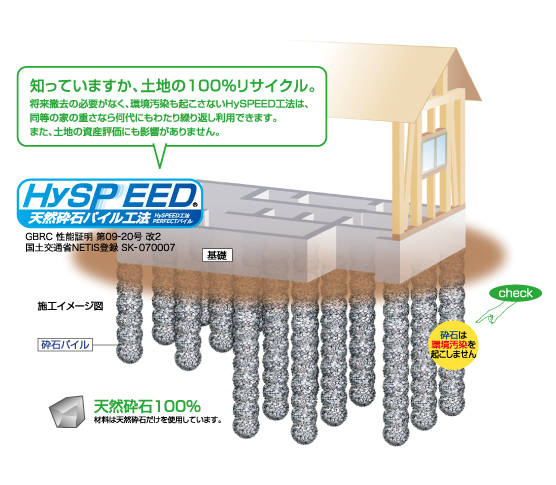

ＨｙＳＰＥＥＤ（ハイスピード）工法とは
既存の工法のようにあらかじめ決まった杭を使ったり、地盤を補強しない工事と異なり、 砕石パイルをその地盤にあうように確実な施工で１本づつ造り上げ、砕石パイルと砕石パイル周辺の地盤の支持力を複合させて、 地盤の支持力を高める工法です。
砕石パイルと現地盤で複合的に面全体で建物を支えるので、安定した強さがある。
日本大手保証会社の認定工法です。
天然の砕石しか使わないので、土境汚染や環境破壊による周辺地域への悪影響を起こしません。つまり住む人の健康被害を起こしません。
砕石しか使わないことにより他の工法に比べC02の排出を少なくします。
産業廃棄物(コンクリート、鉄パイプ)として扱われないので、将来取り除く必要がありません。
今まで施工が出来なかった地下水の多い地盤やセメントの固まらない腐植土の地盤、六価クロムの出る火山灰の地盤でも、問題なく施工が出来ます。
将来家の建て替えをするときも、同程度の家であれば繰り返し使えます。
セメントや鉄パイプのように劣化したり、錆びたりしない、永久地盤工法です。
地震時の液状化をドレーン効果（排水効果）により抑制します。
新技術「ピストンバルブ」搭載！
新技術のピストンバルブ（先端ドリル部分）で施工材（砕石）を突き固めます。
ピストンバルブのハンマー転圧機能により、従来の施工時間を大幅に削減します。
砕石パイル施工後は基礎工事へと、すぐに取り掛かれます。
※基礎工事は地盤改良部分の強度試験後となります。

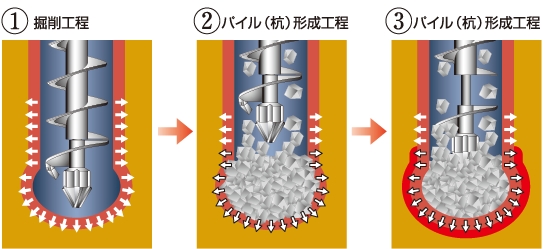

砕石パイル形成
① HySPEEDドリル（直径４００ｍｍ）により地盤を掘削
② 天然砕石（直径２０～４０ｍｍ）を投入
③ 砕石厚３０ｃｍ程度にハンマー転圧（ピストンバブル）をして、十分しめ固めしながら地表まで砕石パイルを構築します。
締め固めの効果は、一般的に直径４００ｍｍで掘削したものに直径４５０ｍｍ分の砕石を使用し、掘削壁にその砕石を食い込ませ、砕石パイル周辺に圧密を促進します。
HySPEED工法の強度
100年に一度の大雨と、大地震を想定した強度があります。
十勝沖地震（震度6.4)や阪神大震災（震度7）でも、岸壁で大きな被害が発生しましたが、砕石を使った地盤改良では大きな被害はなく、 現在の工法の中では最適とされています。

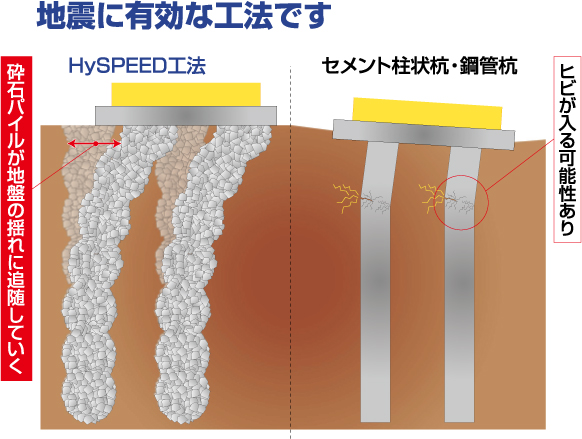

大地震時には図のように地層の境目に沿って、せん断力がかかります。
セメント柱状杭や鋼管杭などでは、杭が折れ家の重さに耐えきれなくなり、家が傾いたり沈んだりします。
これがHySPEED工法だと、砕石パイルはせん断に対して追随することで、砕石パイル自体の破壊は起こりません。
また、地盤そのものを強くしますので、地震の揺れによる共振をやわらげる効果があります。

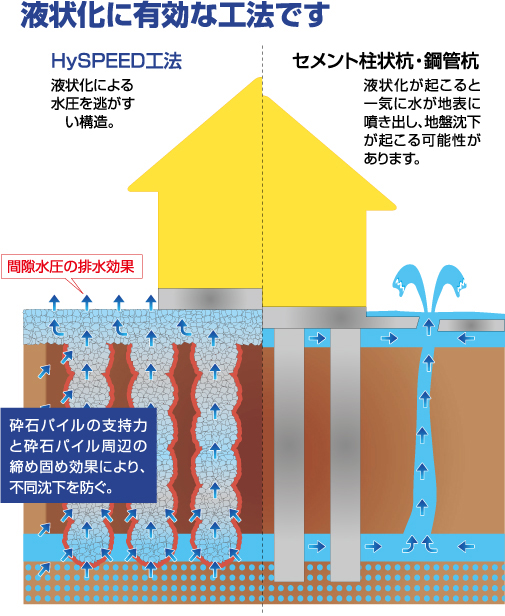

砕石パイルはそれ自体が水を通すため、水圧を逃がす効果があり、何本も造られた砕石パイルによりその効果は絶大で、
地震による液状化を事前に食い止めることができます。
※掲載図はすべてイメージです。
